Hinweis: Alle
abgebildeten Röhren dienen nur zur Illustration und sind nicht
Bestandteil des Bausatzes
Note: All shown tubes are only for illustration purposes and not
included in the kit

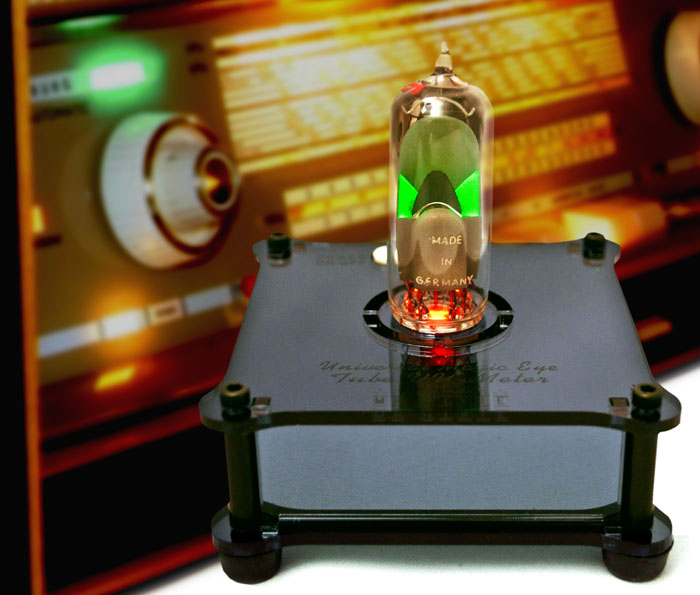

Können Sie sich noch erinnern, an Oma's
Röhrenradio und an das "magische grüne Etwas" in der Frontplatte,
das anzeigte, wie gut der Sender eingestellt war?
Can you remember grandma's old tube radio with
the "magic green thing" in the front which showed the quality of the
signal reception?
Mr. Nixie lässt mit seinem Universal Magic
Eye VU-Meter díese Anzeigeröhren der 50er und 60er Jahre
wieder aufleben. Zusammen mit dem Mini Dual Headphone Amp
entsteht sogar ein tolles "Dreamteam".
Now, with his Universal Magic Eye
VU-Meter, Mr Nixie revives this display technology from the
50's and 60's. Together with the Mini Dual Headphone Amp
we have a perfectly matched and complementary pair – a veritable
audiophile’s ‘Dreamteam’
Sucht man bei Ebay einmal mit dem Begriff "Magic Eye", so finden
sich neben erstaunlich vielen Röhrenangeboten auf Offerten von
VU-Meter Bausätzen. Anders als bei den meisten Angeboten müssen sie
nicht für die verschiedenen Versorgungsspannungen (i.d.R. 6V und
250V) selbst sorgen, müssen ein Gehäuse bauen, brauchen keine
Adapterleitungen zu löten, haben nur eine Mono-Anzeige oder sind auf
einen Röhrentyp beschränkt.
If you're searching on Ebay for "Magic Eye"
than you'll find not only a lot of tubes but also offers of such VU
meter kits. But as against the most other offers you need not to supply all the voltages (6V
and 250V), you do not need to build a case, solder adapter wires for the tube's
connections, have only a mono display or only one tube type which can be
fitted.
Mr. Nixie hat alle diese Bausätze genommen, in einen Topf geworfen,
kräftig kochen lassen, mit viel
"Knoff Hoff" abgeschmeckt, und heraus kam schließlich das
Universal Magic Eye VU-Meter.
Mr. Nixie has taken all these kits, put them
in a pot, added a hefty dose of the legendary Mr. Nixie Magic, and
finally the Universal Magic Eye VU-Meter was created.
In diesem VU-Meter können nahezu
alle noch erhältlichen Noval (9-pol. Sockel) Magische Fächer / Bänder eingesetzt
werden, ohne dass irgendwelche Lötarbeiten notwendig werden. Auch die Heizspannung der Röhren spielt keine Rolle; mittels DIP-Schalter sind 4V / 6V / 12V oder 19V einstellbar.
You can fit into this VU-Meter the most
commonly available 9-pin Noval Magic Eye tubes without the need to
do any soldering. Even the different heater voltages doesn't matter
as they can easily be set with a DIP switch for 4V / 6V / 12V and
19V.
In
der Schaltung ist eine automatische Aussteuerungsregelung eingebaut,
damit zeigt das Magische Auge nahezu unabhängig von der anliegenden
Signalstärke immer etwas an.
Built in to the circuitry is an automatic
level control, therefore your Magic Eye will almost always display a
signal, regardless of the input level

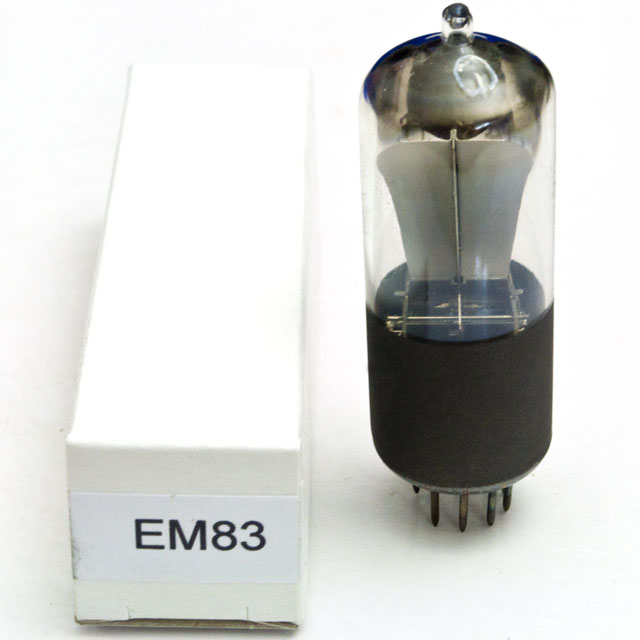

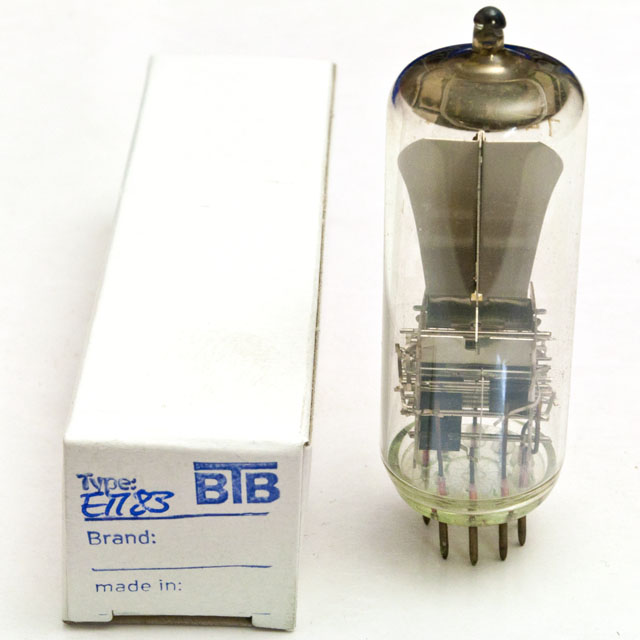

Eine weitere Besonderheit liegt in dem vollständigen Stereo-Design der
Schaltung. Setzt man die z.B.
EM83 Stereo-Röhre ein, so erhält man eine
echte Stereo Links-Rechts-Anzeige.
Another highlight is the true stereo design of
the circuit. By inserting e.g. the EM83 stereo Magic Eye tube,
you'll get a real stereo left / right dual display.
Jetzt werden Sie sicher fragen, wie so etwas denn
funktionieren kann?
Schauen Sie sich einmal die folgenden Bilder genau an, sie werden
darauf kommen...
I'm sure you're now wondering,
how this will work?
Just have a close look at the pictures below and you will understand...
Welche Röhren können verwendet werden ohne jegliche
Änderungen?
Which tubes can be used without any
modification?
Position
4 V
6 V
12 V
19 V
0

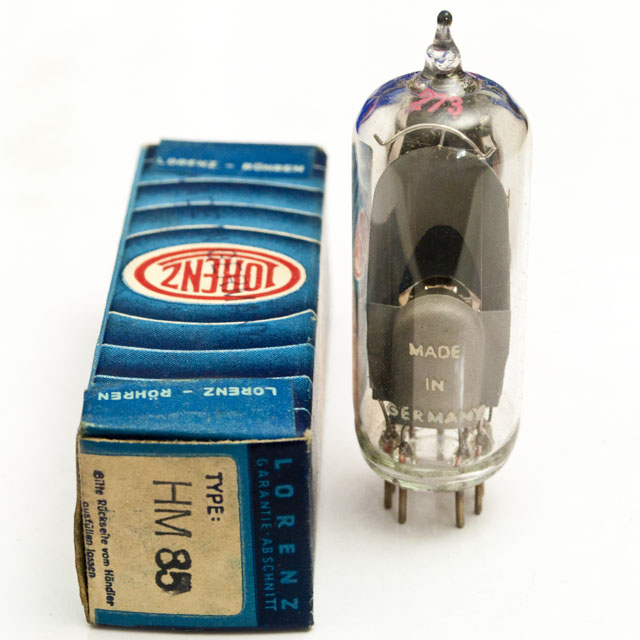

EM85 / 6DH7
HM85 / 12DH7
UM85 / 19DH7
1
6E1P
EM80 / 6BR5
EM81 / 6DA5
UM80 / 19BR5
UM81 / 19DA5
2
EM83
UM83
7

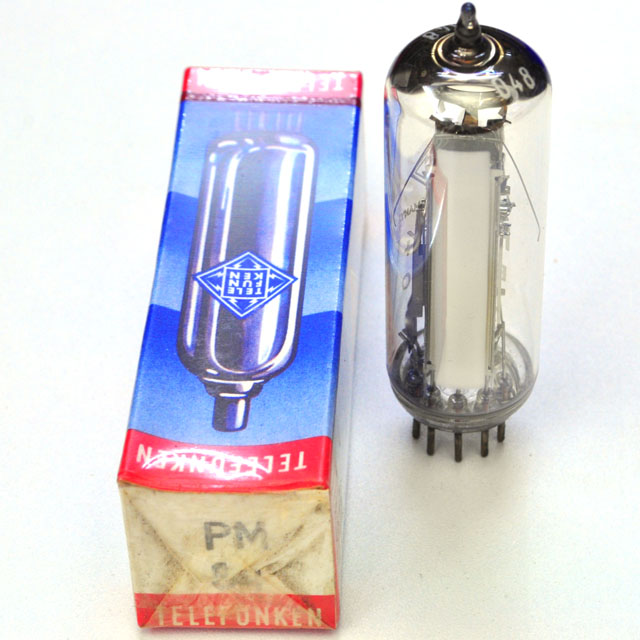

PM84 / 4FG6
EM84 / 6FG6
6E2 / 6E3P
EM87 / 6HU6
EM800
UM84 / 12FG6

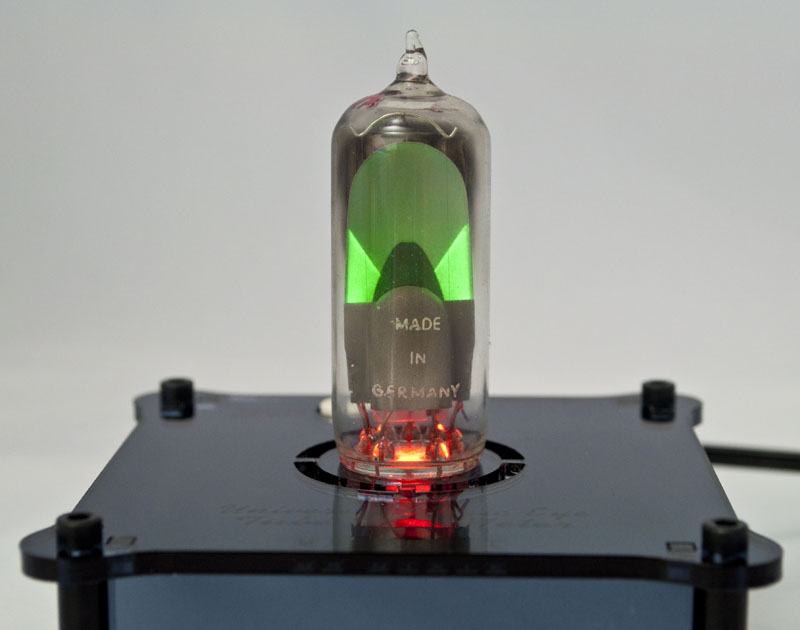

Nur ein Beispiel – Just an example

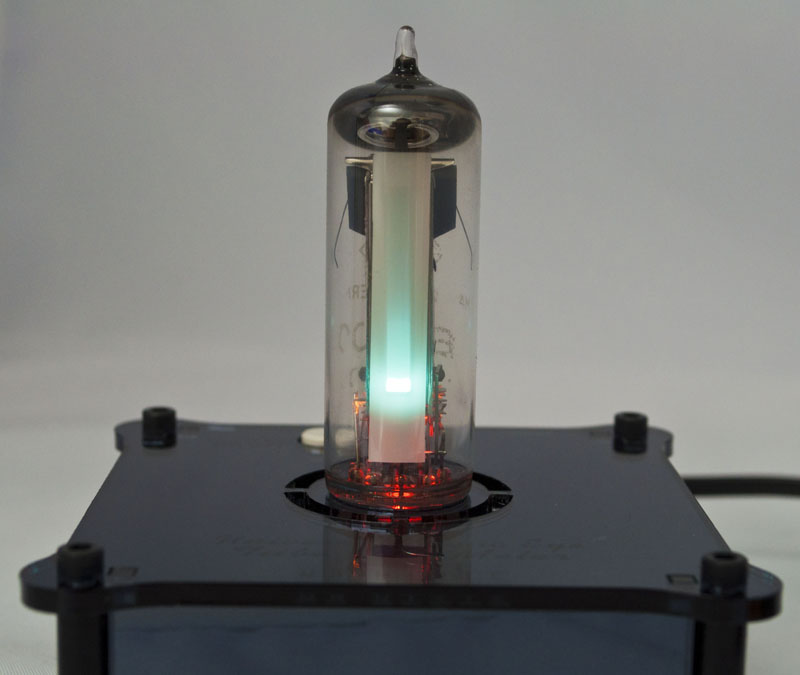

PM84, EM800
UM85, EM83 Stereo, 6E1P
Kleiner Vergleich aller noch erhältlichen Magischen Fächer älterer Bauart
Nice comparison of the just available older sideview Magic
Eye tubes

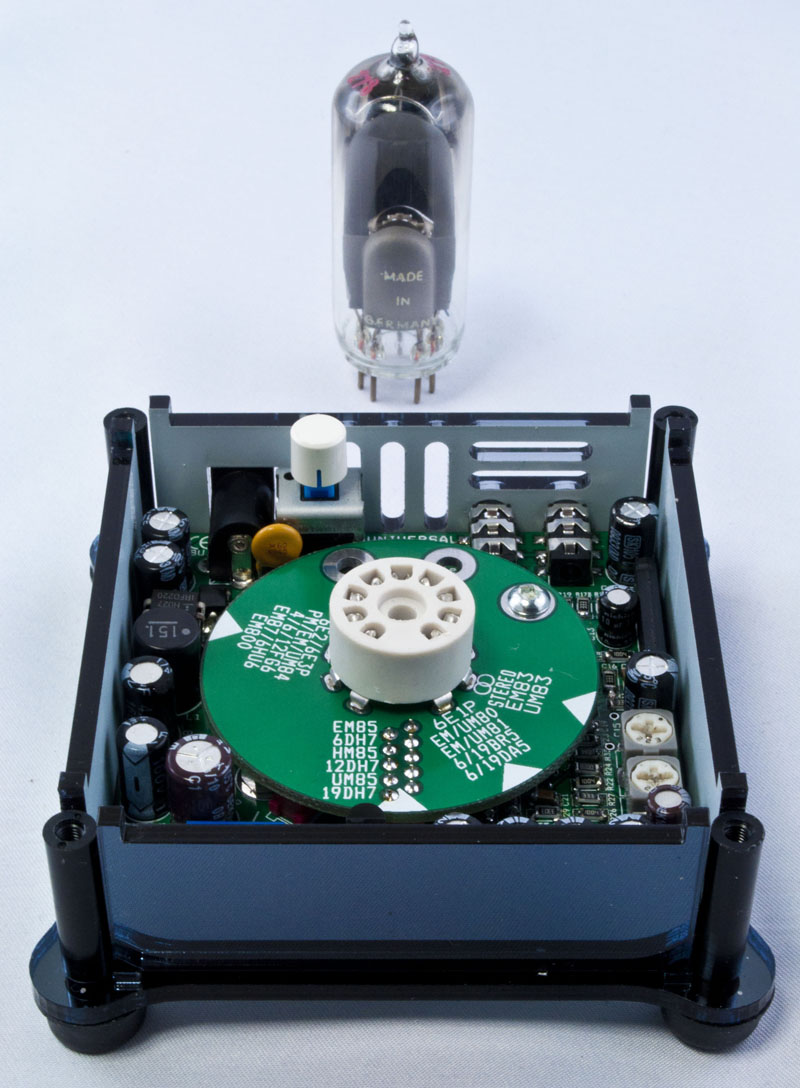

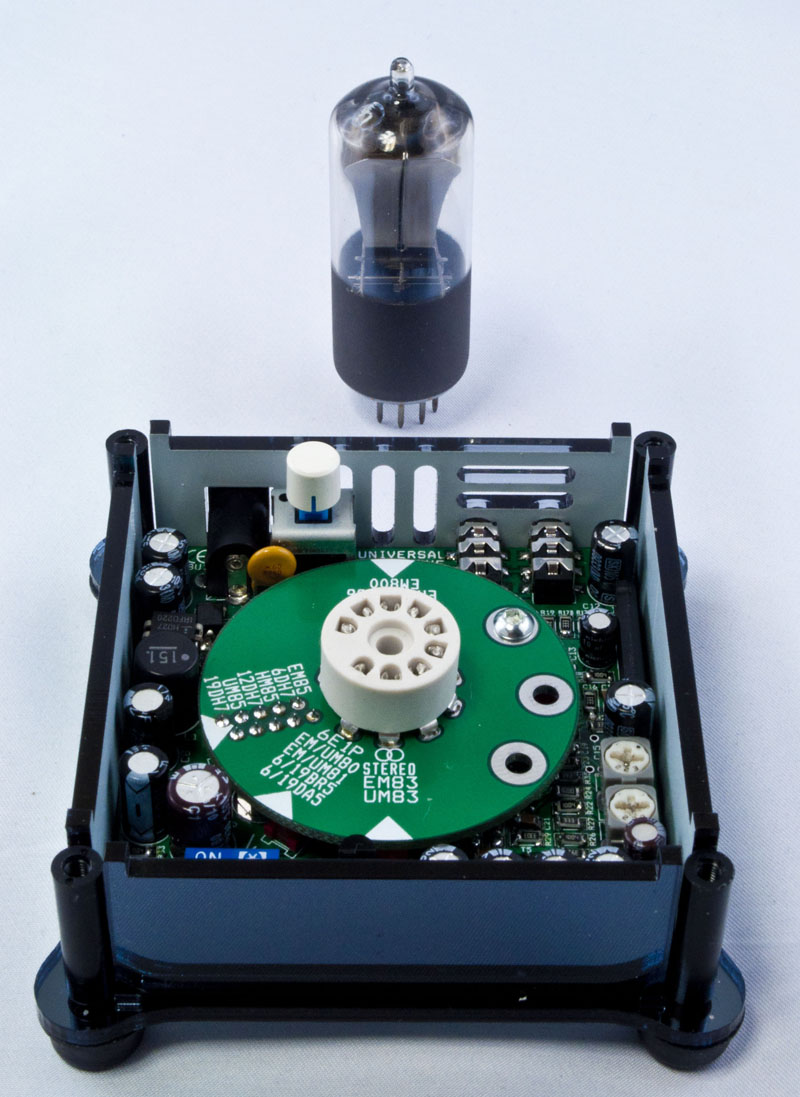

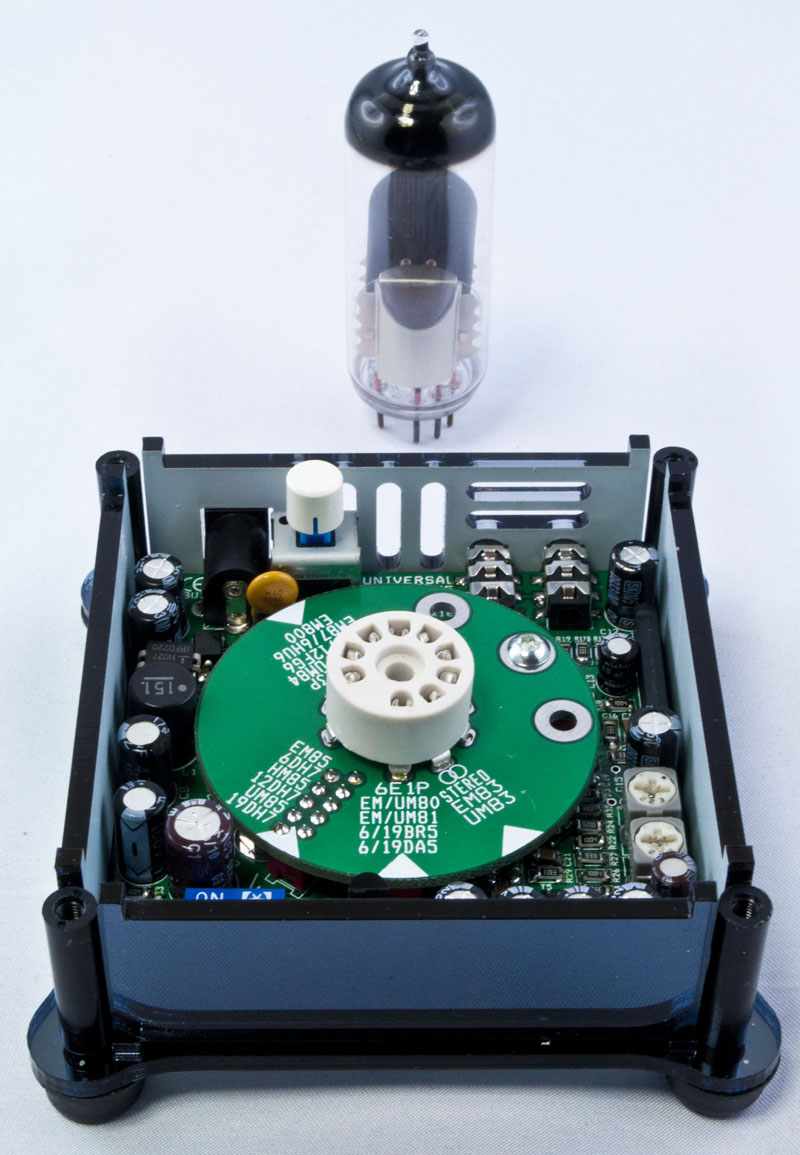

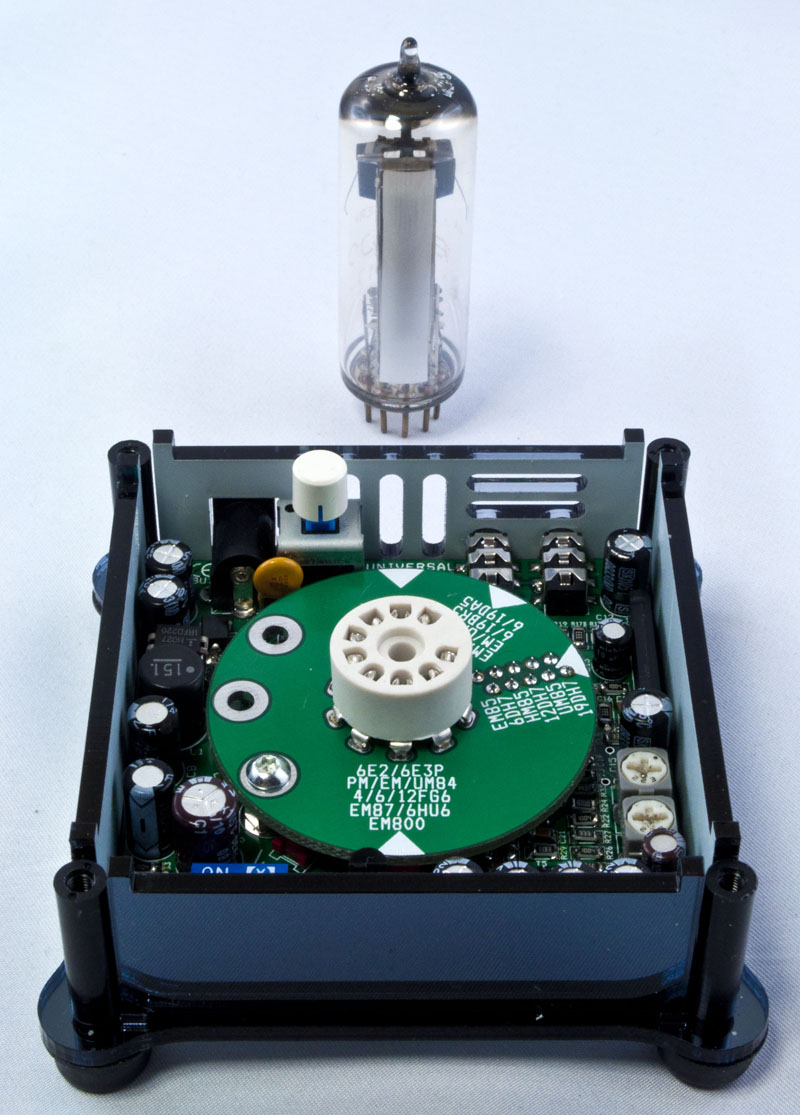

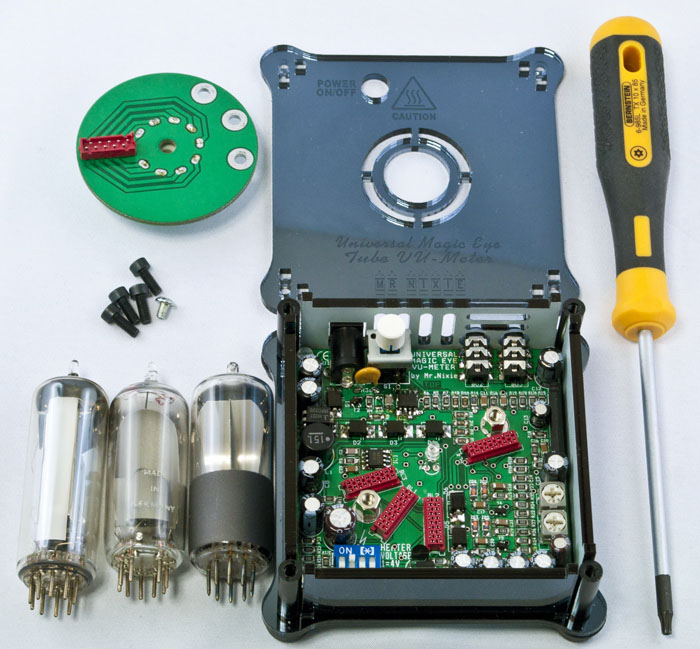

Keine Lötarbeiten beim Typenwechsel notwendig!
Sie brauchen nur eine andere Röhre und eine TX10 Schraubendreher!
No soldering required is when changing the
tube's type!
Just a TX10 Torx screwdriver and the tube!
Wie Sie auch sehen, sind auf der Leiterplatte eine große Anzahl an
SMD-Bauteilen enthalten. Aber keine Angst, diese sind bereits
vorbestückt, so dass Sie in der Lage sind, diesen Bausatz innerhalb
einer Stunde funktionsfähig zusammenzubauen.
Er ist daher auch für den "weniger geübten"
Hobbyelektroniker geeignet, jedoch sollten die bis zu 300 V und die
entsprechenden Vorsichtsmaßnahmen beachtet werden!
You
may notice that a lot of SMT components are mounted on the PCB. But
don't panic. All these parts are pre-assembled, so it is easy for
you to assemble the kit for full functionality within 1 hour.
So this kit is even suitable for the "less skilled hobbyists" but
you'll should keep in mind the 300 V supply voltage and the
precautions!
Der Baustz enthält
Alle elektrischen bedrahteten Bauteile
2 doppelseitige Leiterplatten mit Aufdruck und vorbestückten SMD-Bauteilen
Stabilized Power supply 12VDC mind. 1.5A
5.5 / 2.1 mm DC plug, inner = "+"
(can be purchased separate)
And last but not least a simple power outlet and an audio source
and a Magic Eye tube from your stock or from here.

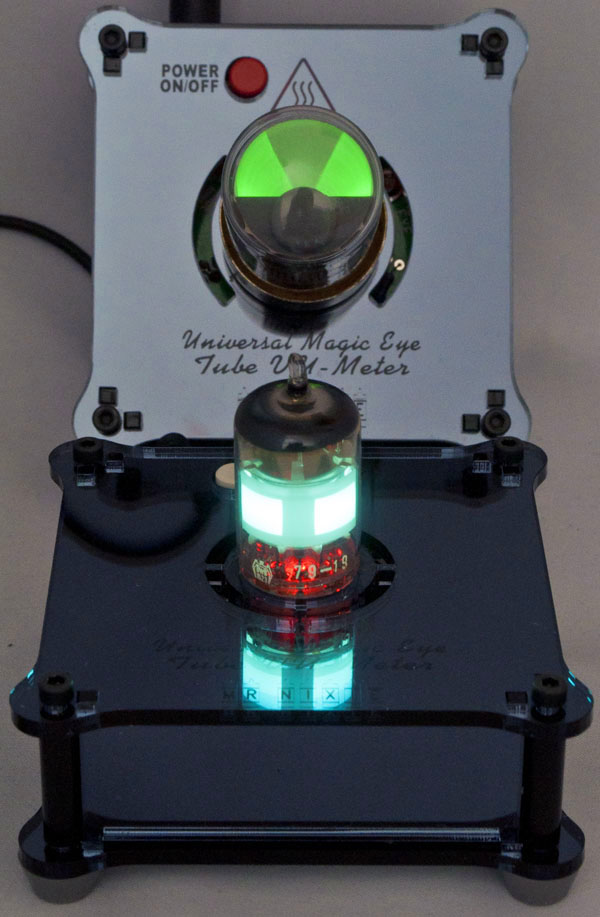

Neues EAM Röhrenboard für EM71 / EAM86
Was benötigen Sie?
[1] Für den Betrieb der EM71 benötigen Sie das EAM-Board mit
Loctalsockel, das EM71 Oberteil
und eine EM71 / EM72 Röhre

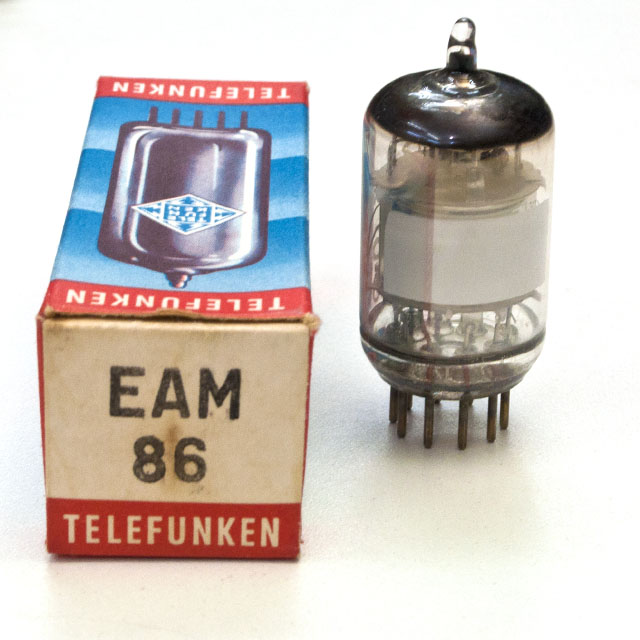

[2] Für den Betrieb der EAM86 benötigen Sie das EAM-Board mit
Novalsockel
und eine EAM86 Röhre.
New EAM
Tube Board for EM71 / EAM86
What do you need?
[1] For operating the EM71 you'll need the EAM-Board with
Loctal socket, the EM71 top cover
and one EM71 / EM72 tube
[2] For operating the
EAM86 you'll need the EAM-Board with Noval socket
and one EAM86 tube.

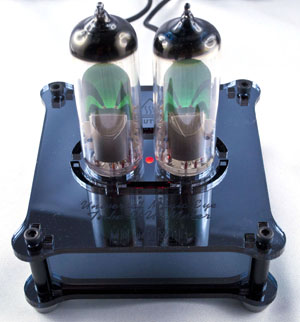

Neue
Stereo-Röhrenboards
1.: EM Stereo-Board für
• EM80/81/6E1P/6BR5/6DA3 oder
• EM84/87/800/6E3P/6FG6/6HU6

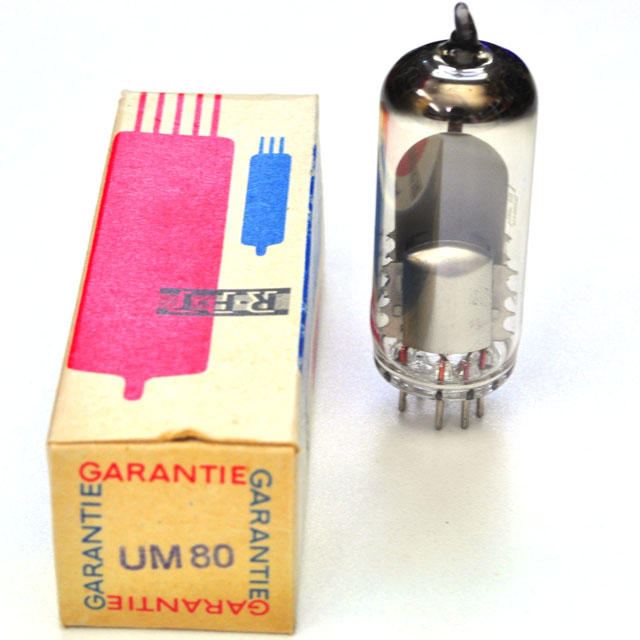

2.: UM/EAM Stereo-Board for • UM80/81/19BR5/19DA3 oderEAM86
Was benötigen Sie?
[3] Egal, für welchen Röhrentyp Sie sich entscheiden, Sie
benötigen auf jeden Fall ein neues Stereo Oberteil
[4] Sie benötigen außerdem pro Röhrentyp ein Stereo Board. Die
Bestückung entscheidet darüber, welchen Typ Sie
einsetzen können. Es ist nicht möglich, im Nachhinein
durch "Drehen" o.ä. mehrere verschiedene Typen
einzusetzen
[5] + [6] Ein Paar ausgesuchte Röhren
New Stereo Tube Boards
1.: EM Stereo-Board for
• EM80/81/6E1P/6BR5/6DA3 or
• EM84/87/800/6E3P/6FG6/6HU6
2.: UM/EAM Stereo-Board for • UM80/81/19BR5/19DA3orEAM86
What do you need
[3] Regardless, which tube type you want to operate, you'll need
a new stereo top cover
[4] You need also for every type of tubes its own stereo
board. Different assembling determines which tube type
can be operated. It is not possible to change the tube
type by e.g. rotating the board after the assembling is
finished
[5] + [6] One pair of matched
tubes
Technische Daten
Technical Data
DC-Anschluss: 12 VDC 2,1/5,5 mm Pluspol innen
DC-Connection: 12 VDC 2.1/5.5 mm inner "+"
NF-Eingang: 2 x 3,5 mm Stereo-Klinkenbuchse
(durchgeschleift)
Audio input 2 x 3.5 mm (1/8") stereo jacks
(both are linked)
Eingangsimpedanz: ca. 10 kOhm
Input impedance: ca. 10 kohm
Eingangsempfindlichkeit: 50 mV...5 V
Input sensitivity: 50 mV...5 V
Regelbereich der automatischen Aussteuerung: ca.
40 dB
Auto Level Control range: ca. 40 dB
Anoden / Leuchtschirmspannung: 300 V max.
Anode / Screen voltage: 300 V max.
Heizspannungen: 4 V / 6 V / 12 V / 19 V schaltbar
Heater voltages: 4 V / 6 V / 12 V / 19 V switchable
Leistungsaufnahme: ca. 7 W
Power consumption: ca. 7 VA
Abmessungen (ohne Röhre) L x B x H und Gewicht: 85 x 85 x 37 mm, 125 g
Dimensions (without tube) W x D x H and
Weight: 85 x
85 x 637 mm, 125 g
Ist das alles zu kompliziert?
Kein Problem, laden Sie sich
hier die Zubehör-Matrix herunter.
Oh, this is much too complicated! No problem, simply download
here the accessory matrix.
[1] Neues EAM-Röhrenboard mit Novalsockel für die EAM86 zwingend notwendig [1]
New EAM-Board with Noval
socket
for operating the EAM86 this board is necessary

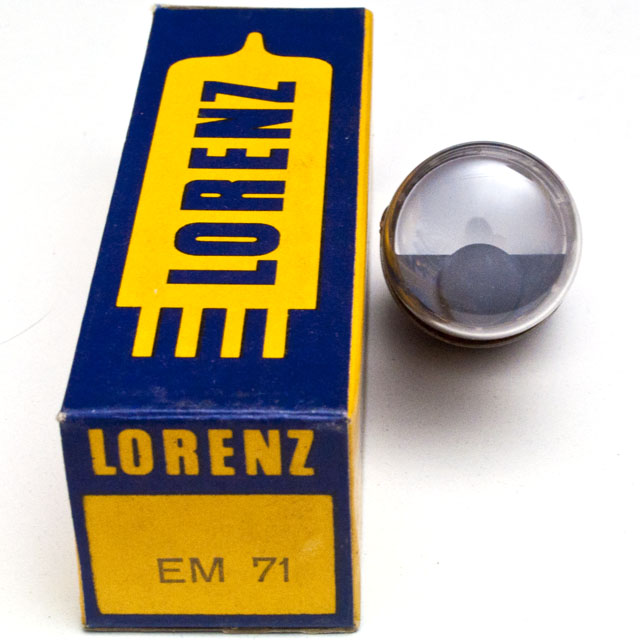

Die Königin • The Queen LORENZ EM71 NIB/NOS
[2] Neues EAM-Röhrenboard mit Loctalsockel und EM71 Oberteil
für die EM71 zwingend
notwendig [2] New EAM-Board with
Local
socket and EM71 top cover
all necessary for operating the EM71
Stereo Board Oberteil Stereo Board Top Cover
EM Stereo-Röhrenboard
EM Stereo Tube Board
2 x

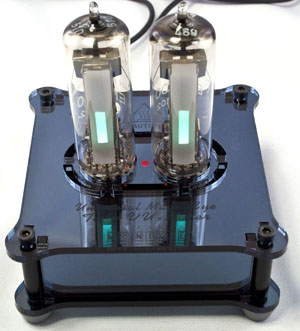

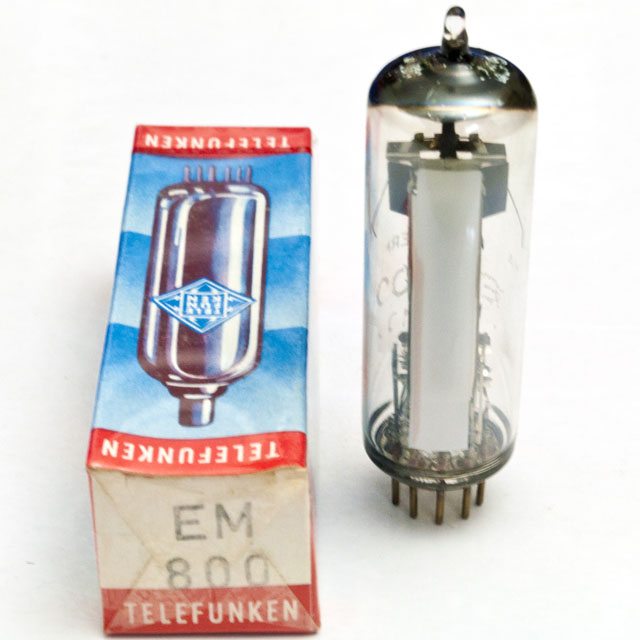

TELEFUNKENEM 800 NIB
gematched für EM Stereo-Röhrenboard 2 x TELEFUNKENEM 800 NIB
matched pair, for EM Stereo Tube Board

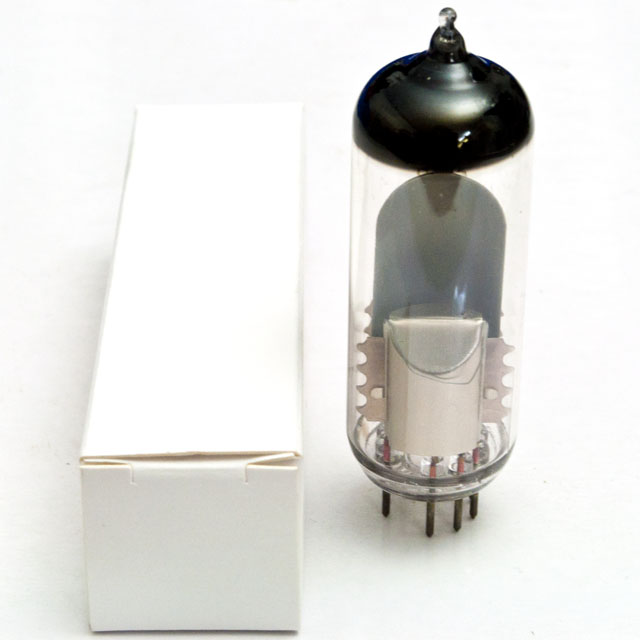

2 x russische 6E1P NOS
gematched für EM Stereo-Röhrenboard 2 x Russian6E1P N0B
matched pair, for EM Stereo Tube Board
Bitte nicht vergessen
Please don't forget
