Sven! DCF / GPS Nixie clock kit

Sven is currently fully sold out. Please await the new Sven reloaded kit.
Sven ist ausverkauft; demnächst geht Sven reloaded an der Start...


Sven mit IN-14 Röhren und IN-14 Röhrenboard
Sven with IN-14 tubes and IN-14 tube board

Sven mit IN-8-2 Röhren und Z-Family Board
Sven with IN-8-2 tubes and Z-Family board

Sven mit Z570M Röhren und Z-Family Board
Sven with Z570M tubes and Z-Family board



Rückansicht

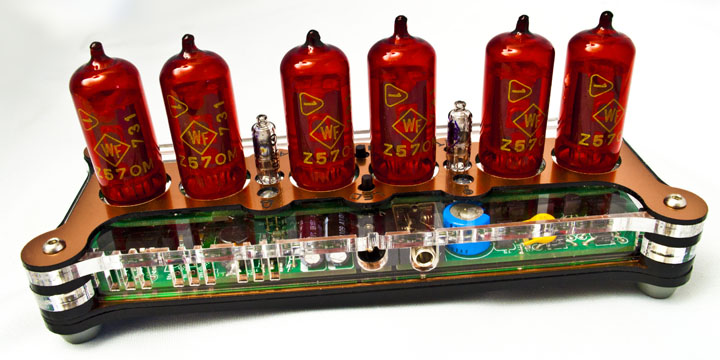

 Rear side



Das unsichtbare Highlight
"Star Milling" Röhren-Leiterplatten-
sockel für das absolut super einfache, schnelle und genaue Ein- und Auslöten der Röhren, selbst wenn die Drähte bereits abgeschnitten sind. Ein Montagetool wird mitgeliefert. Damit können Sie ausgebaute und gebrauchte Röhren genauso einfach und schnell verwenden wie neuwertige.

Hinweis: Die Bilder zeigen die Uhr mit optionalen Nixieröhren
Note: Pictures shows the clock with optional Nixie tubes

The Hidden Highlight

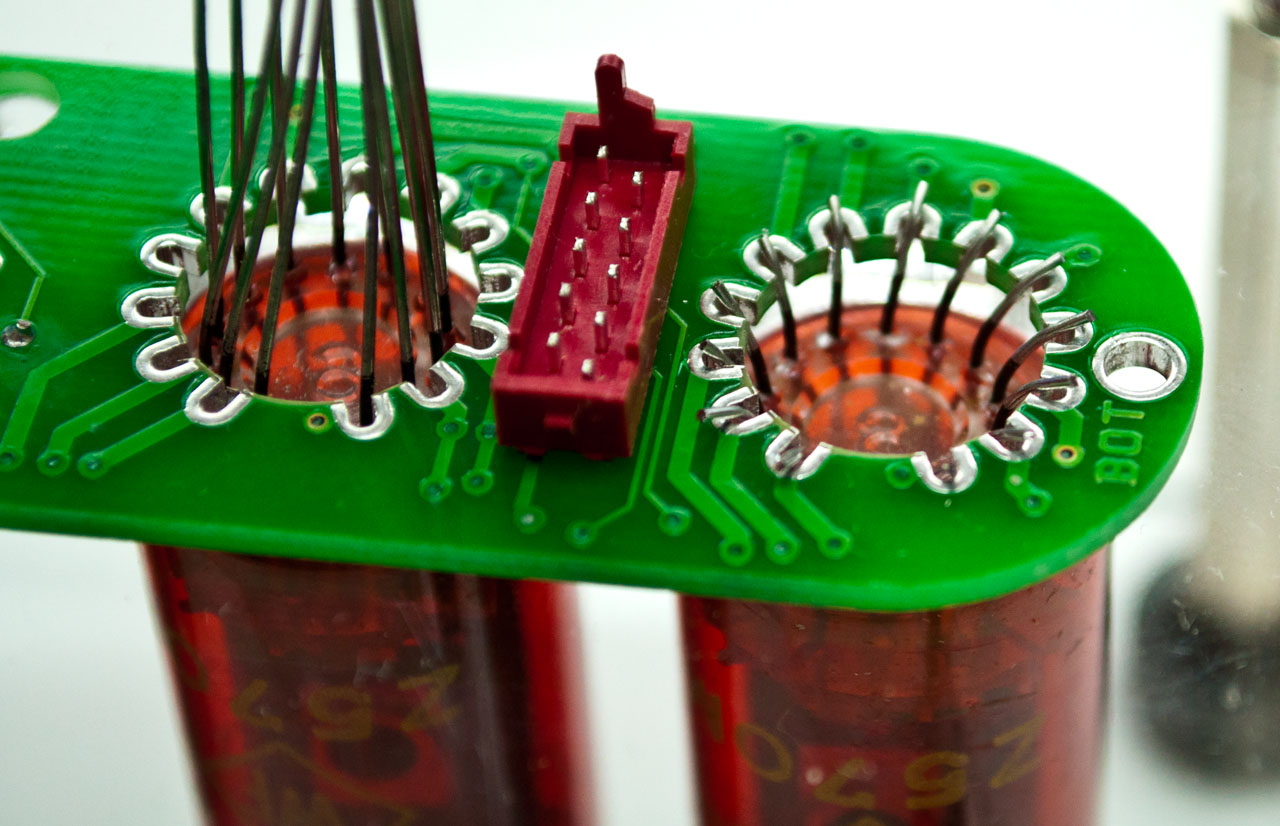

"Star milling" socket for super easy, fast and accurate assembling / disassembling tubes, even with short cutted leads. A tubes mounting tool is supplied. Thanks to this you can assemble used or disassembled tubes in the same easy and fast way as tubes from new old stock.

Das vollständig bestückte Board. Die kleinen SMD-Bauteile sind bereits vorbestückt und gelötet !

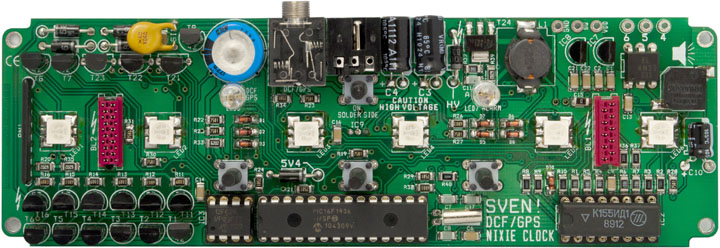

The ready assembled board. The tiny SMT parts are just pre-assembled and soldered !


Video: Sven! mit entfärbten Z570M Röhren (Sondervariante, nicht mehr erhältlich)
Video: Sven! with de-colourized Z570M tubes





Sven?

Viele der Wünsche meiner Kunden, die in den letzten Monaten geäußert wurden, wurden in die Entwicklung von "Sven" berücksichtigt.
Das Konzept von Sven besteht aus 2 Leiterplatten, der unteren Hauptplatine und der in einem Abstand von nur 6 mm aufgesetzten Röhrenplatine für die noch gut verfügbaren Röhren der Z570M Familie oder den russichen IN-14.

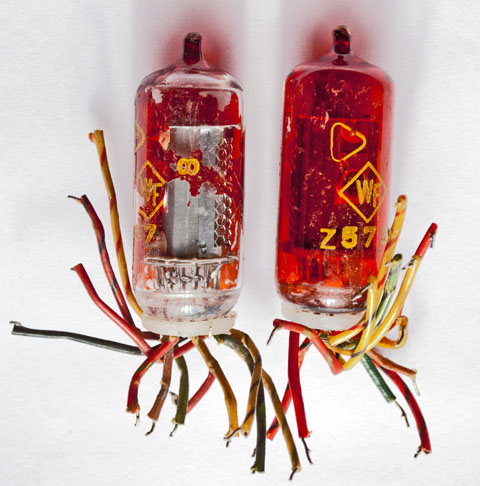

Da diese Röhren nur Drähte haben, wurde ein neues System entwickelt, mit dem die Röhren ganz einfach ohne Abschneiden oder Ausrichten eingesetzt und auch wieder ausgelötet werden können. Die "Bohrungen" für die Sockeldrähte bestehen nicht mehr aus Löchern, sondern sind Schlitze ähnlich wie bei einem 14-zackigen Stern.

Aber was wäre eine Nixieuhr ohne die "Features"...

• Über 30 verschiedene Optionen...
• Anschluss für externen DCF / MSF / WWVB
  Zeitzeichenempfänger.
• Anschluss für externen GPS-Receiver als
  Alternative.
• Eingebauter "echter" RGB Controller mit
  vielen Farbsequenzen, programmierbar.
• Ganggenauigkeit der Uhr kann durch die
  Software eingestellt werden in Zeiten ohne
  Synchronisation.
• Nachmodus der Röhren; beim Drücken einer
  Taste werden sie eingeschaltet.
• Nachtmodus der LED-Beleuchtung.
• TX5-B Thyratron Röhren als Glimmlampen.
• Nachtmodus der Glimmlampen.
• Glimmlampen sind programmierbar:
  (AM/PM, blinkend, immer an, immer aus).
• Slotmachine-Effekt.
• Einblenden des Datums (wählbar).
• Temperaturanzeige °C oder °F (wählbar).
• Überblenden der Ziffern (wählbar).
• Helligkeit der Röhren (wählbar).
• Wecker mit einstellbarer Schlummerzeit.
• Alternativ zum eingebauten Summer kann
  ein Optokoppler aktiviert werden, um z.B.
  über ein externes Relais die Kaffeemaschine
  einzuschalten ;-)

Sven!
Der Bausatz enthält:

  • Alle elektrischen Bauteile
  • Doppelseitige Leiterplatten mit Aufdruck
  • Alle mechanischen Bauteile inkl. Gehäuse
  • Röhren-Montage-Tool
  • Nixie-Röhren sind nicht enthalten, können jedoch separat erworben werden

Was Sie benötigen:

  • Einen Abend ohne Hektik und 2 Stunden Zeit
  • Gut ausgeleuchteten und sauberen Arbeitsplatz
  • Elektronik-Lötstation und dünnes Elektroniklot
  • Multimeter zum Testen der Spannungen
  • Elektronikerwerkzeug
  • Eventuell eine Lupe
  • T8 (Torx) oder SW2 Schraubendreher
  • 6 Stück Nixieröhren
  • Natürlich Spaß an Ihrer Arbeit
  • Und zum Schluss eine einfache Steckdose...
  • Download der Anleitungen

Hinweis:
"Sven" wird ohne Netzteil geliefert, da das Gewicht mit Netzteil die "magische" Grenze von 500 g überschreiten würde, und damit die Portokosten für den Versand doppelt so hoch wären - und dies ist absolut unwirtschaftlich!
Es kann jedes stabilisierte 12 V Gleichspannungs-netzteil mit mind. 350 mA Strom verwendet werden, das einen 5,5 / 2,1 mm Hohlstecker hat.
Dank des eingebauten Brückengleichrichters ist die Polarität unbedeutend.

•  DCF / MSF / WWVB Empfänger erhältlich



Sven?

Many of the wishes from my customers, they have given me within the last month, I have tried to factor in "Sven".
Sven is based on a two board design, the mainboard and the tube board with a distance of only 6 mm. On this tube all tubes from the Z570M family, which are just good available or the Russian IN-14 tubes, will fit.

As these tubes have no sockets but wires I created a new fitting-feature, which alows to easily add and remove the tubes without the need to cut the leads like a spiral.
The "drills" are not made with simple holes but with slots similar to a 14-fold star.

But what will be a Nixie clock without any Features...

• More than 30 programmable options...
• External DCF / MSF / WWVB RF time
  receiver input.
• As an alternative: External GPS receiver
  input.
• Build in "true" RGB controller with a lot of
  colour sequences, programmable.
• Correction of the accuracy via software
  when clock is running without external time
  source or sync.
• Nightmode (when tubes are dimmed or off)
  can be overridden by pushing a button.
• Nightmode for tubes LED lighting.
• TX5-B Thyratron tubes as Neons.
• Nightmode for neons.
• Programmable neons styles: AM/PM,
  flashing, allways on / allways off
• Slotmachine effect.
• Automatic date display (programable).
• Automatic temperature display with °C or
  °F (programable).
• Digits fading (programable).
• Tubes brightness (programable).
• Alarm with snooze (programable).
• Instead of the build-in buzzer an
  optocoupler can be activated for triggering
  e.g. an external relais which turns on your
  coffee machine ;-)

Sven!
This kit contains:

  • All electronic parts
  • Dual layer PCBs with silk screen
  • All mechanical parts incl. enclosure
  • Tubes mounting tool
  • Nixie tubes are not included in this kit. They can be obtained separately

You will need:
  • 2 hours of your evening time with no hurry
  • A clear, well-lit area in which to work
  • Electronic iron and fine electronic solder
  • Multimeter to check the generated voltages
  • Electronic tools
  • A loupe may be helpful
  • T8 (Torx) or SW2 Allen screwdriver
  • 6 pcs. Nixie tubes
  • Enjoyment of your work of course
  • And last but not least a mains wall socket...
  • Download of the manuals

Note:
"Sven" is supplied without power supply, as the shipping weight will exceed the "magic" threshold of 500 g when a power supply is added. In this case the shipping costs will be twice as expensive and this is really uneconomical!
Every standard stabilized 12 V DC power supply with a minimum output current of 350 mA and a 5.5 /2.1 standard DC outlet jack can be used.
Thanks to the clock's build in bridge rectifier the polarity is negligable.

• GPS receiver available; even in a wireless verion; download the manual here



Elektronik mit Röhrenboard und Gehäuse
Electronics with tube board and enclosure

Das Z57xM-Board kann auch für IN-8-2 verwendet werden
The Z57xM-Board can also be used for the IN-8-2

Assembling and testing the clock 40 €
Sorry, but this service is only available for Non-Eu customers

Optionale Nixieröhren
Optional Nixie Tubes
Optionaler DCF-Empfänger
Optional GPS-Receiver wired and wireless *
Please don't forget to add the additional shipping costs for deliveries outside Germany
Ihr Warenkorb
Your basket

* Alle Funkempfänger sind incl. 2,5 m Anschlusskabel (DCF mit zusätzlichem speziellen Netzteil)
Set 1 besteht aus 1 x Drahtloses GPS-Sende-Modul, USB Netzteil mit 4 Netzadaptern (EU/US/GB/AU) für den Drahtlos-Sender, USB-Anschlusskabel für das Netzteil, Drahtloses Receiver-Modul zum Anschluss an die Uhr

* All RTF Receivers includes a 2.5 m TRS connection cable
Set 1 includes: 1 x Wireless Transmitter Module, USB Power Supply with 4 mains adapter (EU/US/GB/AU) for Transmitter module, USB connection cable for Transmitter module, Wireless Receiver Module for connecting to the clock


Import duties, taxes and charges are not included in the item price or shipping charges.
These charges are the buyer's responsibility


Die angegebenen Preise sind Bruttopreise incl. MwSt. und zzgl. im Warenkorb genannte Versandkosten.

Noch Fragen / Any questions: Mr.Nixie@Nixiekits.eu
